详细介绍

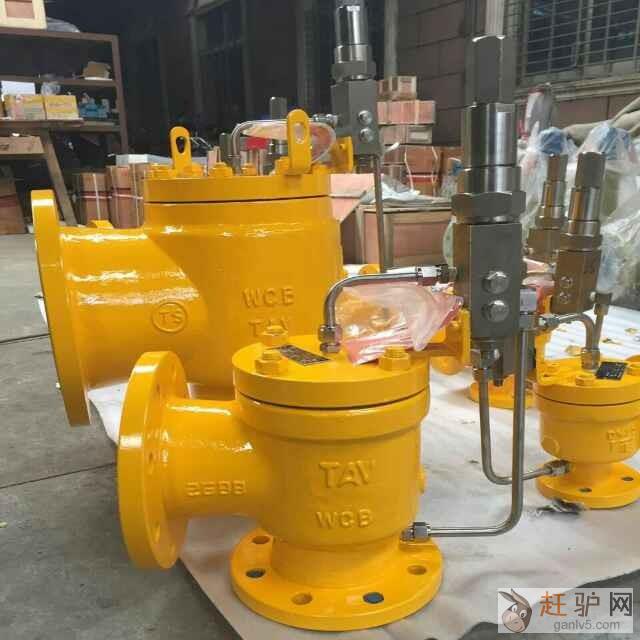

A46F-320C先导式安全阀系列产品由上海亿芃阀门有限公司专业供应！齐全的品种规格，先进的生产设备，公司以质量求生存、以优取胜的专业精神，坚持“生存来源质量，诚信创造价值”，如有需要了解A46Y、F先导式安全阀的相关参数和资料，可与上海亿芃阀门有限公司联系，

A46Y、F先导式安全阀是一种新颖结构的安全阀ganlv5.com。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的超压保护装置原文www.ganlv5.com。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作等命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便来自www.ganlv5.com。

A46Y、F先导式安全阀当系统压力达到整定压力时，导阀开启且滑梭封闭导阀进气通道，主阀气室的压力通过导阀排放卸压，由于系统压力高于回座压力，滑梭封闭进气通道，从而隔断流体在导阀中的流动，这时主阀气室的压力急剧下降，主阀阀瓣完全打开，流体通过主阀泄放降压g.a.n.l.v.5.c.o.m。A46Y、F先导式安全阀当系统压力降到一定值时，导阀的弹簧力克服了阀进口压力作用在滑梭上的力，导阀回座，顶杆顶开滑梭，最后使得流体重新进入主阀的圆顶气室，关闭主阀赶_驴_网。

A46Y、F先导式安全阀主要外形连接尺寸

型号	公称通径	do	L	L1	L2	H	DN’	D	D1	D2	D6	b	Z-Фd	D’	D1’	D2’	D6’	b’	Z-фd’
（K） AX46 F/Y- 16 AF46 Y-16	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		20	4-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		20	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	220	180	155		22	8-18	250	210	185		24	8-18
	125	80	210	190	220	526	150	250	210	185		22	8-18	285	240	210		24	8-23
	150	100	255	230	265	623	175	285	240	210		24	8-23	315	270	240		26	8-23
	200	125	300	260	300	690	250	340	295	265		26	12-23	405	355	320		30	12-26
（K） AX46 F/Y- 25 AF46 Y-25	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	230	190	160		24	8-23	2502	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188		28	8-26	85	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218		30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	360	310	278		34	12-26	405	355	320		30	12-26
